溫度變送器

產品概述 PRODUCT OVERVIEW

　　溫度變送器是將溫度變量轉換為可傳送的標準化輸出信號的儀表，主要用于工業過程溫度參數的測量和控制。產品廣泛應用于石油、化工、化纖、紡織、橡膠、建材、電力、冶金、醫藥、食品等工業領域現場測溫過程控制，特別適用于計算機測控系統,也可與儀表配套使用。

產品分類 DUNCTIONAL FEATURES

　　溫度變送器采用熱電偶、熱電阻作為測溫元件，熱電偶或熱電阻傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償等相關電路。經調零后的信號輸入到運算放大器進行信號放大，放大的信號- -路經V/轉換 器計算處理后以4-20mA電流，0-5V/O-10V電壓信號，RS485數字信號輸出，另-路經A/D轉換器處理后連接到二次儀表.上，從而顯示出對應的溫度。

結構組成 STRUCTURAL COMPOSITION

　　按信號傳輸方式分類，溫度變送器可分為有線傳輸和無線傳輸兩種。其中，無線溫度變送器由溫度傳感器、信號處理電路、通訊模塊和電源模塊構成。無線溫度變送器由溫度傳感器、信號處理電路、通訊模塊和電源模塊構成;采用大容量高能鋰電池供電，射頻無線電傳輸數據。儀表安裝簡單，使用方便，無需現場布線，省去了常規儀表布線搭橋架的麻煩，節省了人力及施工成本。

工作原理WORKING PRINCIPLE

       介質壓力直接作用在壓力變送器測量膜片的表面，使膜片產生微小的形變，測量膜片上的高精度電路將這個微小的形變變換成為與壓力成正比的電壓信號，然后采用專用芯片將這個電壓信號轉換為工業標準的4-20mA電流信號或者1-5V電壓信號。通過線性放大電路對該信號進行放大、補償等處理后，進入微處理器進行數據的測量、處理、顯示，并將測量數據通過有線或者無線傳輸的方式傳輸到遠方的終端設備上。

功能特點 FUNCTIONAL FEATURES

　　1.防爆設計:隔爆鋁殼;

　　2.防護等級: IP67 ，全密封防水設計;

　　3.Zigbee通訊，網絡中用協調器或路由器可對其配置、測試;

　　4.4位半LCD顯示:溫度數據、電壓;

　　5.L ED指示:復位指示、配置模式指示、入網指示、數據采集指示;

　　6.安裝方向可調:通過自帶活接頭安裝在保護套管上，可調節方向;

　　7.插入深度可調:通過自帶調接頭調節溫度探頭長度，即調節插入深度。

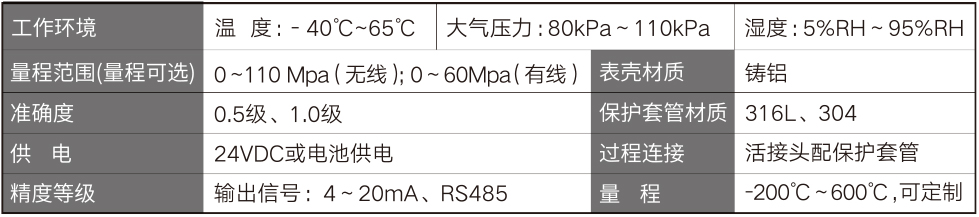

主要參數 MAIN PARAMETER
